ZP127 綜采工作面自動噴霧監控系統

系統介紹

本系統用于綜采工作面的自動噴霧降塵，通過科學控制支架上的降塵水幕從而達到理想的降塵效果。能實現在落架、移架、放頂煤時自動噴霧降塵，還可實現根據煤機移動的位置定點噴霧降塵及煤壁預加濕功能。同時各種運行信息及視頻監控圖像實時上傳地面，實現井上監控。有效抑制采煤過程粉塵的擴散，從源頭治理井下粉塵危害。

系統配置

系統有水幕、KXP127控制器、KXP-１２Ｄ控制器、DFB-15/7Y無線控制電動閥、FYF10C壓控發射器、FYF５煤機定位發射器、ＺＰ１２７集中控制器、轉換器、監控軟件等構成。

系統特點

系統采用集散控制，每個工作面由一臺集中控制器對系統中多臺噴霧控制器進行管理，可井下獨立運行，系統可任意添加集中控制器并分別予以命名，實現多個工作面的自動噴霧降塵，集中控制器連接井下環網即可方便實現地面集中監控管理。 移架、放煤信號、煤機聯動信號、噴霧控制器、集中控制器通訊信號可全部采用無線通訊，安裝、使用、維護更加簡單方便。 采用無線電池供電控制器系統配置，放煤、移架發送器采用無線壓控方式控制，系統運行可穩定性好，安裝調試方便，為國內首創。

系統功能

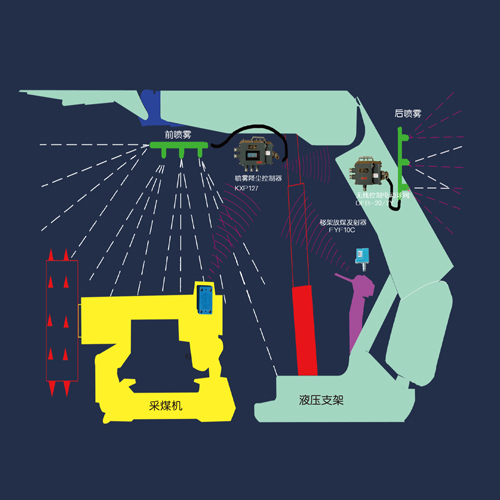

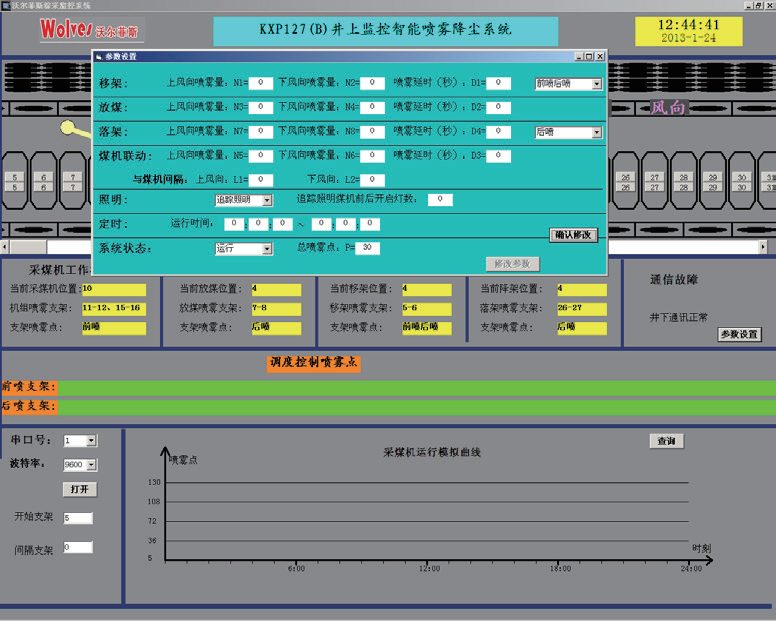

落架、移架、放頂煤時自動開啟工作支架下風端的數條水幕，阻止落煤粉塵的擴散，噴灑點開啟水幕條數、噴灑延時時間可設置。 根據煤機移動位置，在采煤機下風端形成數條隨采煤機移動的水幕，實現隨煤機聯動噴霧降塵，阻止割煤時產生粉塵的擴散。 根據煤機移動位置，開啟采煤機割筒前數條隨采煤機移動的噴灑點，實現隨煤機聯動煤壁預加濕噴功能，有效降低割煤時產生粉塵。 噴灑點的位置、噴霧量、噴灑延時時間、與割煤機間隔可任意設置。 各種參數可井下遙控器設置也可井上設置，使用更方便，根據井下班次系統可設置定時模式，也可配接粉塵等傳感器，實現更多控制模式 系統接入井下環網可實現井上監控，采煤機運行方向、位置、割煤道數及支架落架、移架、放煤、煤機聯動噴霧等工作面信息可實時上傳，實現井上監控。 系統監控軟件可生成割煤機生產運行等圖表曲線及記錄，供生產調度中心、相關職能部門指揮決策，添加視頻攝像頭系統具有視頻監控圖像功能。
